Cisco Catalyst 2960-X en 2960-XR Series Switches Datasheet

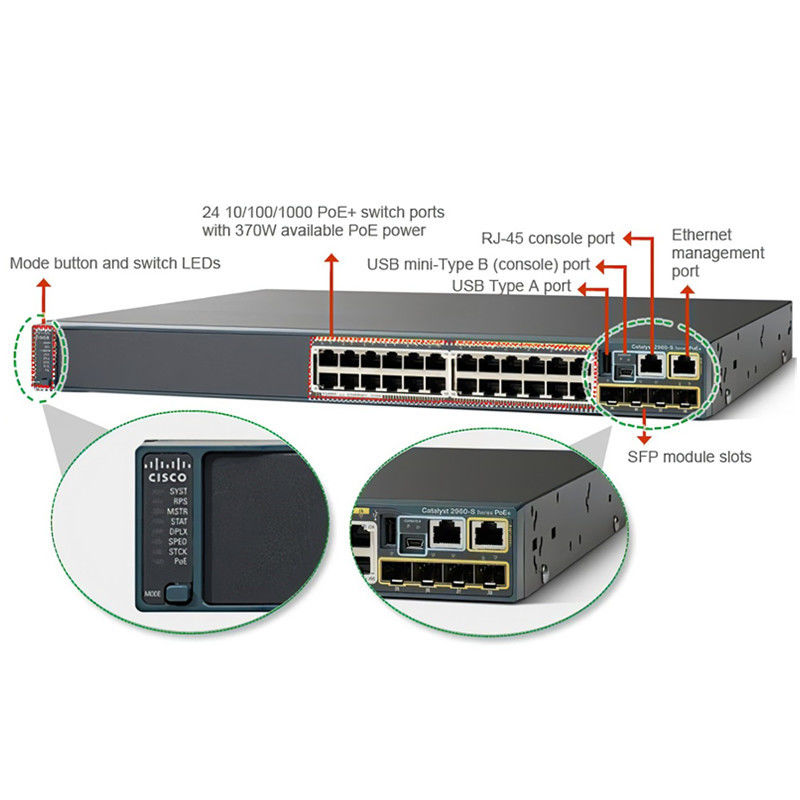

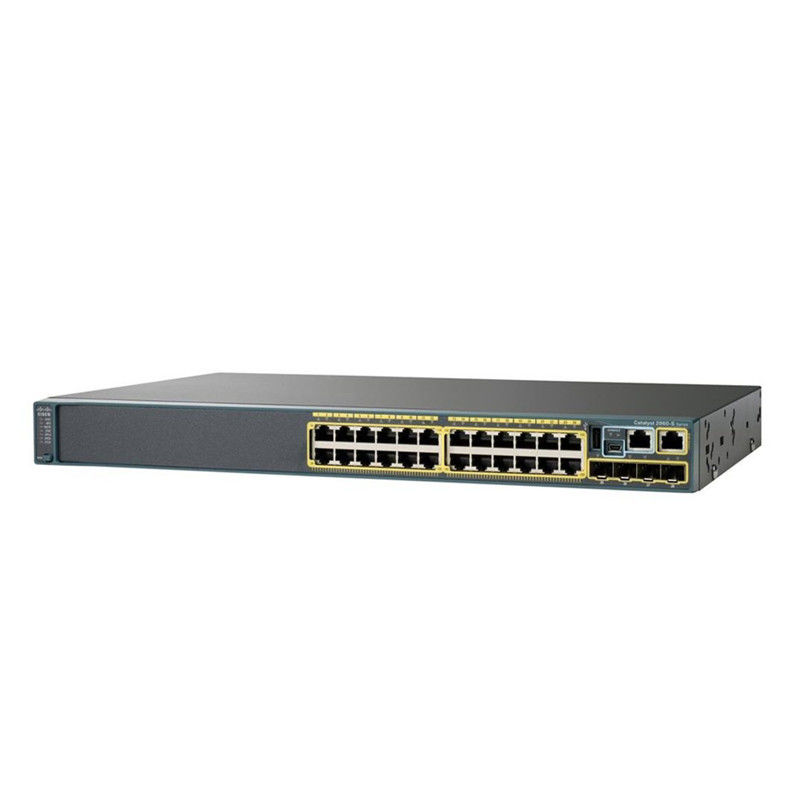

Cisco.®Katalysator®2960-X en 2960-XR Series Switches zijn vaste, stapelbare Gigabit Ethernet-switches die toegang bieden tot campus- en branchetoepassingen (figuur 1).Ze werken op Cisco IOS.®De Cisco Catalyst 2960-X en 2960-XR-serie zorgen voor een gemakkelijke installatie, configuratie, monitoring,en probleemoplossingDeze volledig beheerde schakelaars kunnen geavanceerde Layer 2 en Layer 3 functies bieden, evenals optionele Power over Ethernet Plus (PoE+) stroom.Ontworpen voor operationele eenvoud om de totale eigendomskosten te verlagenDe switches leveren een verbeterde zichtbaarheid van applicaties, netwerkbetrouwbaarheid en netwerkresiliëntie.
Hoogtepunten
Cisco Catalyst 2960-X en 2960-XR Series Switches hebben:
● 24 of 48 Gigabit Ethernet-poorten met line-rate forwarding prestaties
● 4 vaste 1 Gigabit Ethernet Small Form-Factor Pluggable (SFP) uplinks of 2 vaste 10 Gigabit Ethernet SFP+ uplinks
● Ondersteuning van PoE+ met een vermogen tot 740 W en Perpetual PoE
● Cisco IOS LAN Base of LAN Lite1en Cisco IOS IP Lite
● Apparaatbeheer met web-interface, over-the-air toegang via Bluetooth, Command-Line Interface (CLI), Simple Network Management Protocol (SNMP) en toegang via RJ-45 of USB-console
● Netwerkbeheer met Cisco Prime®, Cisco Network Plug and Play, en Cisco DNA Center
● Stapelen met FlexStack-Plus en FlexStack-Extended
● Layer 3-functies met routed access (Open Shortest Path First [OSPF]), statische routing en Routing Information Protocol (RIP)
● Zichtbaarheid met Domain Name System als gezaghebbende bron (DNS-AS) en Full (Flexible) NetFlow
● Beveiliging met 802.1X, Serial Port Analyzer (SPAN) en Bridge Protocol Data Unit (BPDU) Guard
● Betrouwbaarheid met een hogere gemiddelde tijd tussen storingen (MTBF) en een verbeterde beperkte levensduur garantie
Voor de toepassing van de in punt 6.2.3.3 bedoelde voorschriften moet de in punt 6.2.3.3 bedoelde specificatie worden gebruikt.
Voor de toepassing van deze verordening geldt de volgende voorschriften:
|
| Type behuizing |
Op een rek te monteren - 1 U |
| Havens |
48 x 10/100/1000 + 4 x 1G SFP |
| Netwerkbeheer Interface |
10/100 Mbps Ethernet (RJ-45) |
| Beschikbaar PoE-vermogen |
370 W |
| Doorstuurbandbreedte ((Gbps) |
108 Gbps |
| Maximaal aantal stapels |
8 |
| Stackbandbreedte |
80 g |
| Uitvoering van de doorzending |
107.1 Mpps |
| Bandbreedte schakelen |
216 Gbps |
| Maximale actieve VLAN's |
1023 |
| MAC-adrestabelgrootte |
16K (standaard) |
| CPU |
APM86392 600MHz dubbele kern |
| RAM |
256 MB |
| Flashgeheugen |
64 MB |
| Statusindicatoren |
Status per poort: verbindingsintegriteit, uitgeschakeld, activiteit, snelheid en volledige duplex Systemstatus: systeem, RPS, stack linkstatus, link duplex, PoE en link snelheid |
| Uitbreiding / Connectiviteit |
| Consolepoorten |
USB (type-B), Ethernet (RJ-45) |
| Stapelkabel |
Facultatief |
| Energie-redundantie |
Optie (PWR-RPS2300) |
| Spanningsbereik (Auto) |
110-240 V |
| Energieverbruik in bedrijf |
0.49KVA |
| Andere |
| Breedte |
17.5 inch (44,5 cm) |
| Diepte |
14.5 inch (36.8 cm) |
| Hoogte |
1.75 inch (4,5 cm) |
| Gewicht |
12.8 lb (5,8 kg) |
| Pakketgewicht |
230,48 lb (10,65 kg) |
| Montagepakket voor rek |
niet-verplichte |
| MTBF in uren |
324,280 |
| Conforme normen |
● IEEE 802.1D Spanning Tree Protocol
● IEEE 802.1p CoS prioriteitstelling
● IEEE 802.1Q VLAN
● IEEE 802.1s
● IEEE 802.1w
● IEEE 802.1X
● IEEE 802.1ab (LLDP)
● IEEE 802.3ad
● IEEE 802.3af en IEEE 802.3at
● IEEE 802.3ah (100BASE-X enkel/multimode vezels alleen)
● IEEE 802.3x full duplex op 10BASE-T, 100BASE-TX en 1000BASE-T-poorten
● IEEE 802.3 10BASE-T
● IEEE 802.3u 100BASE-TX
● IEEE 802.3ab 1000BASE-T
● IEEE 802.3z 1000BASE-X
● RMON-normen I en II
● SNMP v1, v2c en v3
● IEEE 802.3az
● IEEE 802.1ax
|
| Systeemsoftware / licentie |
| Systeemsoftware |
IOS LAN BASE |
| vergunning |
NERGY-MGT-100-K9, EW-DO-100-DE |
| kenmerken |
● Jumbo-ramen
●VLANS
● Stem Vlan
●VTPv2
●CDPv2
●LLDP
●802.3ad LACP
●PVST/PVST+
●802.1W/802.1S
●Port Fast/Uplink Fast
●Port CoS Trust en Override
●Schedulering
● Prioriteiten in de rij
●Configureer CoS prioriteit wachtrijen
● Gewichte staartdaling
●DSCP-transparantie
|
| Netwerkstrategie |
●SSH, SSL en SCP
●RADIUS en TACACS+
●SNMPv3 crypto
● 802.1x
●802.1x Boekhouding / MIB
● 802.1x w/ havenbeveiliging
● 802.1x met spraak VLAN
●802.1x Gast VLAN
●802.1x VLAN-toewijzing
●802.1x MAC-Auth Bypass
●BPDU/Root Guard
●Beveiliging van havens
●Private VALN Edge
● Stormbestrijding
●Blokkeer onbekende unicast en multicast
●IGMP-snooping
●IGMP-filter/drossel
|
| Beheer en probleemoplossing |
●Auto-MDOX
●TDR
●UDLD
●IP SLA-responder
●laag 2 / IP Traceroute
●SPAAN
● RSPAN
●Express-opstelling
●Device Manager
●Cisco Network Assistant
●Smartports + Adviseur
● Adviseur voor het oplossen van problemen
●Sleep-and-drop Cisco IOS-upgrade
● IP-adres DHCP
●Autoinstallatie met opgeslagen configuratie
●Configuratie Vervangen
●DHCP Auto Image Upgrade
● DHCP-poortgebaseerde toewijzing
● Fout MIB uitschakelen
|
| Omgevingsbereik |
| Werktemperatuur tot 5000 ft (1500 m) |
23oF tot 113oF
(-5 °C tot 45 °C)
|
| Operatietemperatuur tot 10.000 ft (3000 m) |
23 °F tot 104 °F
(-5 °C tot 40 °C)
|
| Kortlopende uitzondering op zeeniveau* |
23oF tot 131oF
(-5 °C tot 55 °C)
|
| Korte termijn uitzondering tot 5000 voet (1500 m) * |
23oF tot 122oF
(-5 °C tot 50 °C)
|
| Korte termijn uitzondering tot 10.000 voet (3000 m) * |
23oF tot 113oF
(-5 °C tot 45 °C)
|
| Kortetermijnvrijstelling tot 13 000 voet (4000 m) * |
23o tot 104oF
(-5 °C tot 40 °C)
|
| opslagtemperatuur tot 4573 m |
-13o tot 158oF
(-25 °C tot 70 °C)
|
| Werkshoogte |
Tot 10.000 voet
(tot 3000 meter)
|
| Opberghoogte |
Tot 13.000
(tot 4000 meter)
|
| Relatieve bruikvochtigheid |
10% tot 95% niet-condenserend |
| Relatieve vochtigheid van de opslag |
10% tot 95% niet-condenserend |
Cisco Catalyst 2960-XR-serie beschikbaar PoE- en schakelvermogen met verschillende combinaties van voedingsbronnen
| Primaire stroomvoorziening |
Secundaire stroomvoorziening |
Beschikbaar vermogen voor PoE+ |
Schakelvermogen |
Beschikbaar PoE-vermogen bij storing van één PS |
| PWR-C2-250WAC |
– |
– |
- Nee, niet echt. |
– |
| PWR-C2-250WAC |
PWR-C2-250WAC |
– |
- Ja, dat klopt. |
– |
| PWR-C2-640WAC |
– |
370 W |
- Nee, niet echt. |
– |
| PWR-C2-640WAC |
PWR-C2-640WAC |
370 W |
- Ja, dat klopt. |
370 W |
| PWR-C2-1025WAC |
– |
De waarde van de waarde van het product |
- Nee, niet echt. |
– |
| PWR-C2-1025WAC |
PWR-C2-1025WAC |
De waarde van de waarde van het product |
- Ja, dat klopt. |
De waarde van de waarde van het product |
Software
Alle Cisco Catalyst 2960-X en 2960-XR Series Switches gebruiken een enkele universele Cisco IOS Software-afbeelding voor alle SKU's.de Cisco IOS-afbeelding configureert automatisch het LAN Lite, LAN Base, of IP Lite functieset.
Let op dat elk switchmodel is gekoppeld aan een specifiek kenmerkenniveau; LAN Lite kan niet worden geüpgraded naar LAN Base, en LAN Base kan niet worden geupgradeerd naar IP Lite.
