Cisco Catalyst 2960-X en 2960-XR Series Switches Datasheet

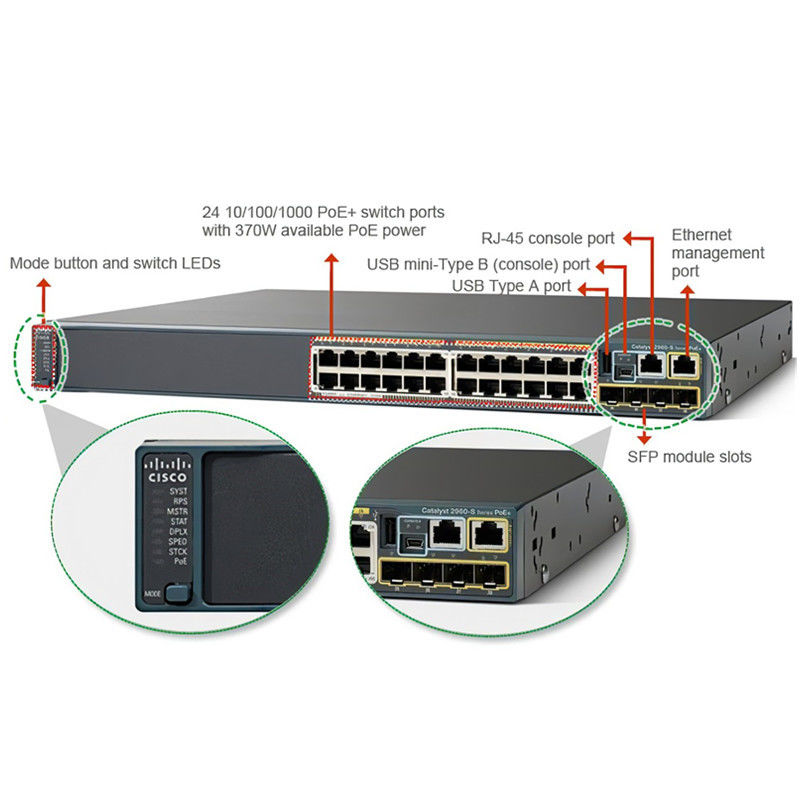

Cisco.®Katalysator®2960-X en 2960-XR Series Switches zijn vaste, stapelbare Gigabit Ethernet-switches die toegang bieden tot campus- en branchetoepassingen (figuur 1).Ze werken op Cisco IOS.®De Cisco Catalyst 2960-X en 2960-XR-serie zorgen voor een gemakkelijke installatie, configuratie, monitoring,en probleemoplossingDeze volledig beheerde schakelaars kunnen geavanceerde Layer 2 en Layer 3 functies bieden, evenals optionele Power over Ethernet Plus (PoE+) stroom.Ontworpen voor operationele eenvoud om de totale eigendomskosten te verlagenDe switches leveren een verbeterde zichtbaarheid van applicaties, netwerkbetrouwbaarheid en netwerkresiliëntie.
Hoogtepunten
Cisco Catalyst 2960-X en 2960-XR Series Switches hebben:
● 24 of 48 Gigabit Ethernet-poorten met line-rate forwarding prestaties
● 4 vaste 1 Gigabit Ethernet Small Form-Factor Pluggable (SFP) uplinks of 2 vaste 10 Gigabit Ethernet SFP+ uplinks
● Ondersteuning van PoE+ met een vermogen tot 740 W en Perpetual PoE
● Cisco IOS LAN Bas of LAN Lite1en Cisco IOS IP Lite
● Apparaatbeheer met web-interface, over-the-air toegang via Bluetooth, Command-Line Interface (CLI), Simple Network Management Protocol (SNMP) en toegang via RJ-45 of USB-console
● Netwerkbeheer met Cisco Prime®, Cisco Network Plug and Play, en Cisco DNA Center
● Stapelen met FlexStack-Plus en FlexStack-Extended
● Layer 3-functies met routed access (Open Shortest Path First [OSPF]), statische routing en Routing Information Protocol (RIP)
● Zichtbaarheid met Domain Name System als gezaghebbende bron (DNS-AS) en Full (Flexible) NetFlow
● Beveiliging met 802.1X, Serial Port Analyzer (SPAN) en Bridge Protocol Data Unit (BPDU) Guard
Voor de toepassing van de voorschriften van punt 6.2.3 van bijlage I bij Verordening (EU) nr. 528/2012 moet de in punt 6.2.3 van bijlage I vermelde voorschriften worden nageleefd.
Voor de toepassing van de voorschriften van punt 6.2.3 van bijlage I bij Verordening (EU) nr. 528/2012 moet de in punt 6.2.3 van bijlage I vermelde voorschriften worden nageleefd.
|
| Type behuizing |
Op een rek te monteren - 1 U |
| Havens |
24 x 10/100/1000 + 2 x 10G SFP+ |
| Netwerkbeheer Interface |
10/100 Mbps Ethernet (RJ-45) |
| Beschikbaar PoE-vermogen |
Geen |
| Doorstuurbandbreedte ((Gbps) |
108 Gbps |
| Maximaal aantal stapels |
8 |
| Stackbandbreedte |
80 g |
| Uitvoering van de doorzending |
95.2Mpps |
| Bandbreedte schakelen |
216 Gbps |
| Maximale actieve VLAN's |
1023 |
| MAC-adrestabelgrootte |
16K (standaard) |
| CPU |
APM86392 600MHz dubbele kern |
| RAM |
256 MB |
| Flashgeheugen |
64 MB |
| Statusindicatoren |
Status per poort: Linkintegriteit, uitgeschakeld, activiteit, snelheid en volledige duplex Systemstatus: System, RPS, Stack linkstatus, link duplex en link snelheid |
| Uitbreiding / Connectiviteit |
| Consolepoorten |
USB (type-B), Ethernet (RJ-45) |
| Stapelkabel |
Facultatief |
| Energie-redundantie |
Optie (PWR-RPS2300) |
| Spanningsbereik (Auto) |
110-240 V |
| Energieverbruik in bedrijf |
0.034KVA |
| Andere |
| Breedte |
17.5 inch (44,5 cm) |
| Diepte |
11.0 inch (27,9 cm) |
| Hoogte |
1.75 inch (4,5 cm) |
| Gewicht |
8.9 lb (4.0 kg) |
| Pakketgewicht |
20.26 lb (9,19 kg) |
| Montagepakket voor rek |
niet-verplichte |
| MTBF in uren |
569,520 |
| Conforme normen |
● IEEE 802.1D Spanning Tree Protocol
● IEEE 802.1p CoS prioriteitstelling
● IEEE 802.1Q VLAN
● IEEE 802.1s
● IEEE 802.1w
● IEEE 802.1X
● IEEE 802.1ab (LLDP)
● IEEE 802.3ad
● IEEE 802.3af en IEEE 802.3at
● IEEE 802.3ah (100BASE-X enkel/multimode vezels alleen)
● IEEE 802.3x full duplex op 10BASE-T, 100BASE-TX en 1000BASE-T-poorten
● IEEE 802.3 10BASE-T
● IEEE 802.3u 100BASE-TX
● IEEE 802.3ab 1000BASE-T
● IEEE 802.3z 1000BASE-X
● RMON-normen I en II
● SNMP v1, v2c en v3
● IEEE 802.3az
● IEEE 802.1ax
|
| Systeemsoftware / licentie |
| Systeemsoftware |
IOS LAN BASE |
| vergunning |
NERGY-MGT-100-K9, EW-DO-100-DE |
| kenmerken |
● Jumbo-ramen
●VLANS
● Stem Vlan
●VTPv2
●CDPv2
●LLDP
●802.3ad LACP
●PVST/PVST+
●802.1W/802.1S
●Port Fast/Uplink Fast
●Port CoS Trust en Override
●Schedulering
● Prioriteiten in de rij
●Configureer CoS prioriteit wachtrijen
● Gewichte staartdaling
●DSCP-transparantie
|
| Netwerkstrategie |
●SSH, SSL en SCP
●RADIUS en TACACS+
●SNMPv3 crypto
● 802.1x
●802.1x Boekhouding / MIB
● 802.1x w/ havenbeveiliging
● 802.1x met spraak VLAN
●802.1x Gast VLAN
●802.1x VLAN-toewijzing
●802.1x MAC-Auth Bypass
●BPDU/Root Guard
●Beveiliging van havens
●Private VALN Edge
● Stormbestrijding
●Blokkeer onbekende unicast en multicast
●IGMP-snooping
●IGMP-filter/drossel
|
| Beheer en probleemoplossing |
●Auto-MDOX
●TDR
●UDLD
●IP SLA-responder
●laag 2 / IP Traceroute
●SPAAN
● RSPAN
●Express-opstelling
●Device Manager
●Cisco Network Assistant
●Smartports + Adviseur
● Adviseur voor het oplossen van problemen
●Sleep-and-drop Cisco IOS-upgrade
● IP-adres DHCP
●Autoinstallatie met opgeslagen configuratie
●Configuratie Vervangen
●DHCP Auto Image Upgrade
● DHCP-poortgebaseerde toewijzing
● Fout MIB uitschakelen
|
| Omgevingsbereik |
| Werktemperatuur tot 5000 ft (1500 m) |
23oF tot 113oF
(-5 °C tot 45 °C)
|
| Operatietemperatuur tot 10.000 ft (3000 m) |
23 °F tot 104 °F
(-5 °C tot 40 °C)
|
| Kortlopende uitzondering op zeeniveau* |
23oF tot 131oF
(-5 °C tot 55 °C)
|
| Korte termijn uitzondering tot 5000 voet (1500 m) * |
23oF tot 122oF
(-5 °C tot 50 °C)
|
| Korte termijn uitzondering tot 10.000 voet (3000 m) * |
23oF tot 113oF
(-5 °C tot 45 °C)
|
| Kortetermijnvrijstelling tot 13 000 voet (4000 m) * |
23o tot 104oF
(-5 °C tot 40 °C)
|
| opslagtemperatuur tot 4573 m |
-13o tot 158oF
(-25 °C tot 70 °C)
|
| Werkshoogte |
Tot 10.000 voet
(tot 3000 meter)
|
| Opberghoogte |
Tot 13.000
(tot 4000 meter)
|
| Relatieve bruikvochtigheid |
10% tot 95% niet-condenserend |
| Relatieve vochtigheid van de opslag |
10% tot 95% niet-condenserend |
Tabel 1. Cisco Catalyst 2960-XR-serie standaard stroomvoorziening
| Product-ID |
Standaard stroomvoorziening |
Beschikbaar PoE-vermogen |
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
PWR-C2-250WAC |
– |
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde technieken als bedoeld in punt 2 van dit hoofdstuk beschouwd.
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van het voertuig gecontroleerd.
|
PWR-C2-640WAC |
370 W |
|
Voor de toepassing van deze verordening geldt de volgende voorschriften:
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van het voertuig gecontroleerd, met uitzondering van het gebruik van de in bijlage II vermelde onderdelen.
|
PWR-C2-1025WAC |
De waarde van de waarde van het product |
Tabel 2. Cisco Catalyst 2960-X en 2960-XR Series PoE en PoE+ vermogen
| Model |
Maximaal aantal PoE+ (IEEE 802.3at) poorten* |
Maximaal aantal PoE-poorten (IEEE 802.3af)* |
Beschikbaar PoE-vermogen (een enkele PS-bron) |
| Cisco Catalyst 2960X-48FPD-L |
24 poorten tot 30 W |
48 poorten tot 15,4 W |
De waarde van de waarde van het product |
| Cisco Catalyst 2960X-48LPD-L |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960X-24PD-L |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960X-48FPS-L |
24 poorten tot 30 W |
48 poorten tot 15,4 W |
De waarde van de waarde van het product |
| Cisco Catalyst 2960X-48LPS-L |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960X-24PS-L |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960X-24PSQ-L |
3 poorten tot 30 W |
7 poorten tot 15,4 W |
110 W |
| Cisco Catalyst 2960XR-48FPD-I |
24 poorten tot 30 W |
48 poorten tot 15,4 W |
De waarde van de waarde van het product |
| Cisco Catalyst 2960XR-48LPD-I |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960XR-24PD-I |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960XR-48FPS-I |
24 poorten tot 30 W |
48 poorten tot 15,4 W |
De waarde van de waarde van het product |
| Cisco Catalyst 2960XR-48LPS-I |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
| Cisco Catalyst 2960XR-24PS-I |
12 poorten tot 30 W |
24 poorten tot 15,4 W |
370 W |
*Intelligent stroommanagement maakt een flexibele stroomtoewijzing mogelijk voor alle havens.
