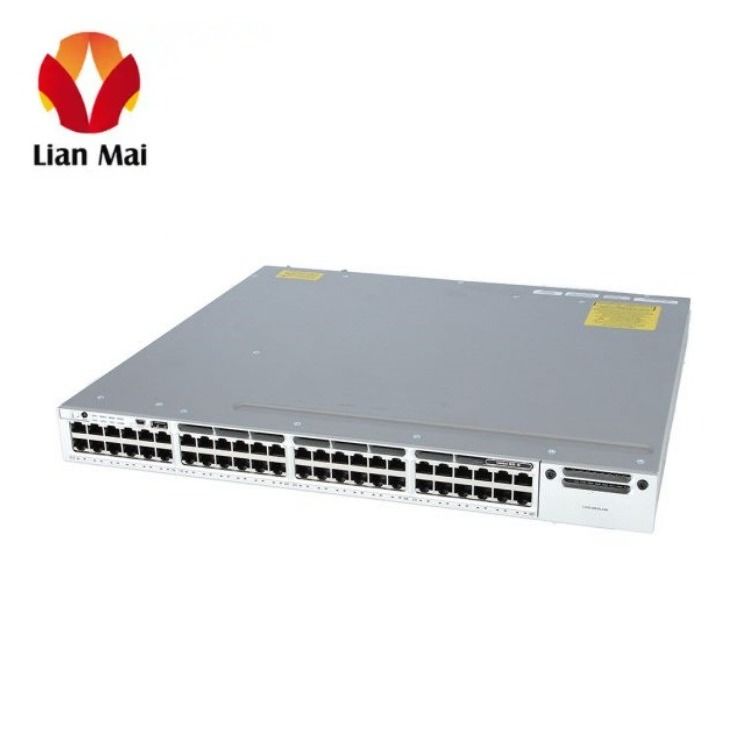

Cisco C3850 serie 48 poorts beheerde Data netwerk Gigabit Ethernet switch WS-C3850-48T-L

Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:

Tabel 1 toont de Quick Specs.

Productgegevens

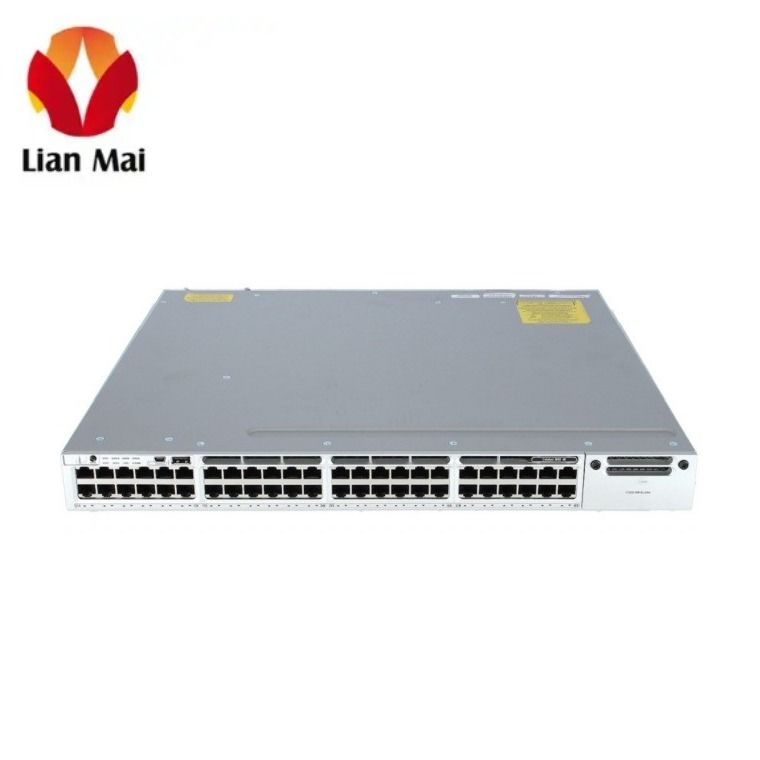

Figuur 2 toont het voorpaneel van deVoor de toepassing van deze richtlijn geldt de volgende bepalingen:met C3850-NM-4-1G.

·De status-LED's omvatten STAT (status), DUPLX (duplex), SPEED, STACK, SYST (systeem), ACTV (actief) XPS (uitbreidbaar energiesysteem) en S-PWR (Stack Power).

·De schakelaar ondersteunt één hot-swappable netwerkmodule die uplink-poorten biedt om verbinding te maken met andere apparaten.De schakelaar mag alleen worden gebruikt met een netwerkmodule of een lege module geïnstalleerd.

Figuur 3 toont het achterpaneel van deVoor de toepassing van deze richtlijn geldt de volgende bepalingen:.

Opmerking:

1 Ground connector

2CONSOLE (RJ-45 consolepoort)

3StackWise-poort connector

4StackPower connector

5Power supply modules

6Fan-modules

7MGMT port

8Reset Button

Figuur 4 toont de StackWise-480 en StackPower connectoren.

IP-basis-switches kunnen alleen worden gestapeld met andere Catalyst 3850-serie IP-basis, mixstack met LAN-basis of IP-dienstfunctieset wordt niet ondersteund.

De modules, licenties en accessoires

In tabel 2 worden enkele aanbevolen modules weergegeven.de licenties en accessoires van deze schakelaar.

Distribueerde intelligente diensten

Flexible Net Flow (FNF)

Full visibility into the wired plus wireless traffic is achieved because of the access point Control and Provisioning of Wireless Access Points (CAPWAP) tunnel termination on the switch.This helps identify users and user traffic flows in order to identify potential attackers and take corrective action at the access layer before the attack penetrates further into the network Dit helpt bij het identificeren van gebruikers en gebruikersverkeerstromen om potentiële aanvallers te identificeren en corrigerende actie te ondernemen op de toegangslaag voordat de aanval verder in het netwerk doordringtDit wordt bereikt met behulp van FNF, die elke flow monitoren die de switch stack binnengaat en verlaat voor draadloze en draadloze gebruikers.Het helpt ook bij het identificeren van de top wired/wireless talkers en het afdwingen van passende bandbreedtevoorziening beleid..

QoS

De Cisco Catalyst 3850-switch heeft geavanceerde draadloze QoS-mogelijkheden.De schakelaar beheert draadloze bandbreedte met behulp van ongekende hiërarchische bandbreedtebeheer te beginnen bij de per-access-point niveau en boren verder naar beneden per radioDit helpt bij het beheren en prioriteren van de beschikbare bandbreedte tussen verschillende radio's en verschillende SSID's (enterprise, guest,enzovoort) binnen elke radio op een percentagebasisDe schakelaar is ook in staat om automatisch gelijke bandbreedte toe te wijzen aan de verbonden gebruikers binnen een bepaalde SSID.Dit zorgt ervoor dat alle gebruikers binnen een bepaalde SSID een billijk aandeel van de beschikbare bandbreedte krijgen terwijl ze verbonden zijn met het netwerkDe UADP ASIC maakt het hiërarchisch beheer van de bandbreedte en de eerlijke verdeling van de bandbreedte mogelijk, waardoor een op hardware gebaseerde QoS wordt geboden voor geoptimaliseerde prestaties bij lijnverkeer.

In aanvulling op deze mogelijkheden, is de switch in staat om Class of Service (CoS) of Differentiated Services Code Point (DSCP) based queuing, policing, shaping,en markering van bedraad plus draadloos verkeerDit stelt gebruikers in staat om gemeenschappelijke beleidsregels te maken die kunnen worden gebruikt voor bedraad plus draadloos verkeer.The Cisco Catalyst 3850 also supports downloadable policy names from the Cisco Identity Services Engine (ISE) when a user successfully authenticates to the network using the ISE De Cisco Catalyst 3850 ondersteunt ook downloadable policy names from the Cisco Identity Services Engine (ISE) wanneer een gebruiker succesvol authenticeert naar het netwerk met behulp van de ISE.
