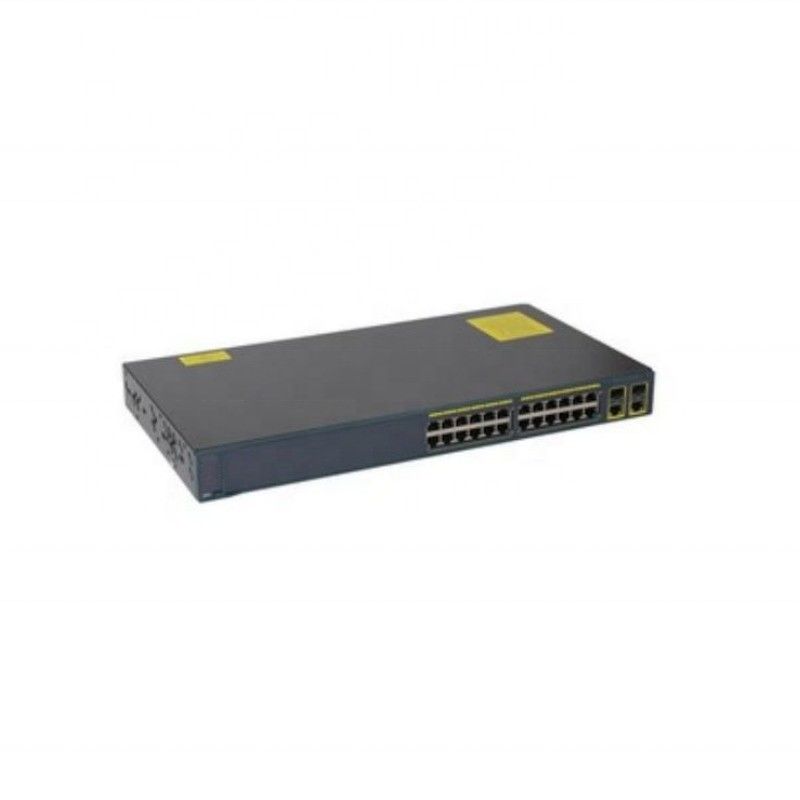

WS-C2960XR-24TS-I Overzicht
Cisco.®Katalysator®2960-X en 2960-XR Series Switches zijn vaste, stapelbare Gigabit Ethernet-switches die toegang bieden tot campus- en branchetoepassingen (figuur 1).Ze werken op Cisco IOS.®De Cisco Catalyst 2960-X en 2960-XR-serie zorgen voor een gemakkelijke installatie, configuratie, monitoring,en probleemoplossingDeze volledig beheerde schakelaars kunnen geavanceerde Layer 2 en Layer 3 functies bieden, evenals optionele Power over Ethernet Plus (PoE+) stroom.Ontworpen voor operationele eenvoud om de totale eigendomskosten te verlagenDe switches leveren een verbeterde zichtbaarheid van applicaties, netwerkbetrouwbaarheid en netwerkresiliëntie.
Cisco Catalyst 2960-X en 2960-XR Series Switches hebben:
● 24 of 48 Gigabit Ethernet-poorten met line-rate forwarding prestaties
● 4 vaste 1 Gigabit Ethernet Small Form-Factor Pluggable (SFP) uplinks of 2 vaste 10 Gigabit Ethernet SFP+ uplinks
● Ondersteuning van PoE+ met een vermogen tot 740 W en Perpetual PoE
● Cisco IOS LAN Base of LAN Lite1en Cisco IOS IP Lite
● Apparaatbeheer met web-interface, over-the-air toegang via Bluetooth, Command-Line Interface (CLI), Simple Network Management Protocol (SNMP) en toegang via RJ-45 of USB-console
● Netwerkbeheer met Cisco Prime®, Cisco Network Plug and Play, en Cisco DNA Center
● Stapelen met FlexStack-Plus en FlexStack-Extended
● Layer 3-functies met routed access (Open Shortest Path First [OSPF]), statische routing en Routing Information Protocol (RIP)
● Zichtbaarheid met Domain Name System als gezaghebbende bron (DNS-AS) en Full (Flexible) NetFlow
● Beveiliging met 802.1X, Serial Port Analyzer (SPAN) en Bridge Protocol Data Unit (BPDU) Guard
● Betrouwbaarheid met een hogere gemiddelde tijd tussen storingen (MTBF) en een verbeterde beperkte levensduur garantie
Opmerking:
| ① |
Ethernet-beheerpoort |
⑥ |
24*10/100/1000 poorten |
| ② |
Modusknop |
⑦ |
SFP-modulepoorten |
| ③ |
Schakelaar-LED's |
⑧ |
Console LED |
| ④ |
USB mini-type B (console) poort |
⑨ |
MGMT-LED |
| ⑤ |
USB-poorten van type A |
⑩ |
RJ-45 consolepoort |
·De Switch-LED's omvatten SYST-, STAT-, SPEED-, IRPS-, MAST-, STACK- en consolepoort-LED's.
·De IRPS-LED is alleen verkrijgbaar op Catalyst 2960-XR-switches.
Voor de toepassing van de in punt 5.1.1.4.1 bedoelde voorschriften moet de in punt 5.1.4.2 bedoelde technische specificatie worden toegepast.
Voor de toepassing van de in punt 5.1.1.4.1 bedoelde voorschriften moet de in punt 5.1.4.2 bedoelde technische specificatie worden toegepast.
|
| Type behuizing |
Op een rek te monteren - 1 U |
| Havens |
24 x 10/100/1000 + 4 x 1G SFP |
| Netwerkbeheer Interface |
10/100 Mbps Ethernet (RJ-45) |
| Beschikbaar PoE-vermogen |
Geen |
| Doorstuurbandbreedte ((Gbps) |
108 Gbps |
| Maximaal aantal stapels |
8 |
| Stackbandbreedte |
80 g |
| Uitvoering van de doorzending |
71.4Mpps |
| Bandbreedte schakelen |
216 Gbps |
| Maximale actieve VLAN's |
1023 |
| MAC-adrestabelgrootte |
16K (standaard) |
| CPU |
APM86392 600MHz dubbele kern |
| RAM |
512 MB |
| Flashgeheugen |
128 MB |
| Statusindicatoren |
● Status van de poort: verbindingsintegrity, uitgeschakeld, activiteit, snelheid en full duplex
● Stelselstatus: Systeem, RPS, Stack link status, link duplex en link snelheid |
| Uitbreiding / Connectiviteit |
| Consolepoorten |
USB (type-B), Ethernet (RJ-45) |
| Uitbreiding Slot (s) |
1 slot voor FlexStack-Plus en 1 slot voor overbodig vermogen |
| Stackmodules |
C2960X-STACK |
| Stapelkabel |
● CAB-STK-E-0,5M FlexStack-Plus stapelkabel met een lengte van 0,5 m
● CAB-STK-E-1M FlexStack-Plus stapelkabel met een lengte van 1,0 m
● CAB-STK-E-3M FlexStack-Plus stapelkabel met een lengte van 3,0 m |
| Stroomvoorziening |
PWR-C2-250WAC |
| Stroomtoestel |
Stroomvoorziening - overbodige - plug-in module |
| Energie-redundantie |
niet-verplichte |
| Spanningsbereik (Auto) |
110-240 V |
| Energieverbruik in bedrijf |
0.038 kVA |
| Andere |
| Breedte |
17.5 inch (44,5 cm) |
| Diepte |
16 inch (40,8 cm) |
| Hoogte |
1.75 inch (4,45 cm) |
| Gewicht |
13.0 pond (5,9 kg) |
| Pakketgewicht |
38.56 pond (17.49 kg) |
| Montagepakket voor rek |
Facultatief |
| MTBF in uren |
557,320 |
| Conforme normen |
● IEEE 802.1D Spanning Tree Protocol
● IEEE 802.1p CoS prioriteitstelling
● IEEE 802.1Q VLAN
● IEEE 802.1s
● IEEE 802.1w
● IEEE 802.1X
● IEEE 802.1ab (LLDP)
● IEEE 802.3ad
● IEEE 802.3af en IEEE 802.3at
● IEEE 802.3ah (100BASE-X enkel/multimode vezels alleen)
● IEEE 802.3x full duplex op 10BASE-T, 100BASE-TX en 1000BASE-T-poorten
● IEEE 802.3 10BASE-T
● IEEE 802.3u 100BASE-TX
● IEEE 802.3ab 1000BASE-T
● IEEE 802.3z 1000BASE-X
● RMON-normen I en II
● SNMP v1, v2c en v3
● IEEE 802.3az
● IEEE 802.3ae 10Gigabit Ethernet
● IEEE 802.1ax |
| Systeemsoftware / licentie |
| Systeemsoftware |
IOS IP Lite |
| vergunning |
De in de bijlage bij Verordening (EG) nr. 1370/2007 vermelde gegevens moeten worden verzameld. |
| kenmerken |
● IP unicast routing protocollen (statisch, Routing Information Protocol versie 1 [RIPv1], RIPv2, RIPng en EIGRP-Stub)
● Geavanceerde IP unicast routing protocollen (OSPF voor Routed Access)
● EIGRPv3-Stub en PIMv6-Stub worden ondersteund als onderdeel van de IPv6-routing suite.
● Routing met gelijke kosten
● Op beleid gebaseerde routing (PBR)
● Hot Standby Routing Protocol (HSRP) en Virtual Router Redundancy Protocol (VRRP)
● Protocol onafhankelijke multicast (PIM) |
| Netwerkstrategie |
● MAC-gebaseerde VLAN-toewijzing mogelijk maakt ● Cisco TrustSec gebruikt
● Uitgebreide 802.1X ● IPv6 First-Hop Security
● Device Sensor en Device Classifier ● Cisco Trust Anchor Technology
● Cisco Threat Defense ● Private VLAN's
● Unicast Reverse Path Forwarding (uRPF)
● Toegangscontrolelijsten (ACL's) ● Switched Port Analyzer (SPAN)
● Secure Shell (SSH) Protocol, Kerberos en Simple Network Management Protocol Versie 3 (SNMPv3)
● TACACS+ en RADIUS-authenticatie
● Beveiliging op meerdere niveaus bij toegang tot de console BPDU Guard
● Spanning Tree Root Guard (STRG) ● IGMP filtering |
| Beheer en probleemoplossing |
● Auto-MDOX ● TDR ● UDLD ● IP SLA Responder
● laag 2 / IP Traceroute ● SPAN ● RSPAN
● Express Setup ● Device Manager ● Cisco Network Assistant
● Smartports + Advisor ● Probleemoplossingsadviseur ● Sleep-and-drop Cisco IOS-upgrade
● IP-adres DHCP ● Automatisch installeren met opgeslagen configuratie ● Configuratie Vervangen
● DHCP Auto Image Upgrade ● DHCP Port Based Allocation ● Fout MIB uitschakelen
|
| Technische ondersteuning en diensten |
● Cisco SMARTnet Service ● Cisco Smart Foundation Service ● Cisco Smart Care Service
● Cisco SP Base Service ● Cisco Focused Technical Support Services
|
Tabel 2 toont de beschrijving van de IPRS-LED.
| IPRS LED-kleur |
RPS-status |
| Af! |
De tweede stroombron is niet aanwezig. |
| Groen |
Beide stroomvoorzieningen zijn aanwezig en werken. |
| Amber |
De tweede voeding is aanwezig, maar de ingang is niet aangesloten. |
| Blinkend barnsteen |
De tweede stroombron is aanwezig, maar het signaal is defect. |
Tabel 3 toont enkele toebehoren van WS-C2960XR-24TS-I.
| Modellen |
Beschrijving |
| C2960X-STACK |
Katalysator 2960-X FlexStack Plus stapelmodule |
| CAB-STK-E-0,5M |
Cisco FlexStack stapelkabels |
| GLC-LH-SM |
GE SFP, LC connector LX/LH transceiver |
| GLC-SX-MM D |
1000BASE-SX SFP-transceivermodule, MMF, 850 nm, DOM |
| CAB-CONSOLE-RJ45 |
Console kabel 6ft met RJ45 en DB9F |
| CAB-CONSOLE-USB |
Console kabel 6 ft met USB Type A en mini-B |
Tabel 4 toont de vergelijking van vergelijkbare posten.
| Modellen |
Voor de toepassing van deze verordening geldt de volgende bepalingen: |
Voor de toepassing van deze verordening geldt de volgende bepalingen: |
| Havens |
24 x 10/100/1000 Ethernet-poorten |
24 x 10/100/1000 Ethernet-poorten |
| Hoofdlijnen |
4 x SFP |
2 x SFP |
| Feature Set |
IP Lite |
LAN Lite |
| FlexStack-Plus stapelen |
Facultatief |
N/A |
