Cisco Nexus 3000 Series Switches overzicht
De Cisco Nexus®De 3000-series switches zijn een uitgebreid portfolio van 1, 10 en 40 Gigabit Ethernet-switches gebouwd op basis van een Switch-on-a-Chip (SoC) -architectuur.Deze serie schakelaars biedt line-rate Layer 2 en 3 prestaties en is geschikt voor Top-of-the-Rack (ToR) architectuurDeze serie schakelaars heeft zich gevestigd als een leider in High-Frequency Trading (HFT), High-Performance Computing (HPC),en big data-omgevingen door hoge prestaties en lage latentie te combineren met innovaties op het gebied van prestatiezichtbaarheid, automatisering en tijdssynchronisatie.

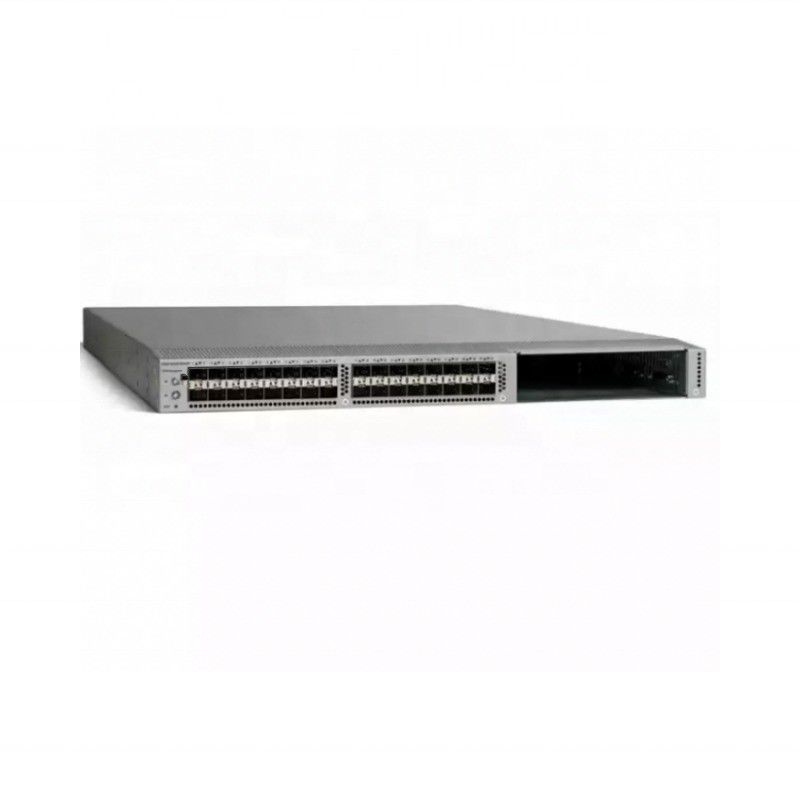

Figuur 1.
Cisco Nexus 3548 en 3524 Switch
De Cisco Nexus 3548 en 3524 hebben de volgende hardwareconfiguratie:
● 48 vaste Verbeterde Small Form-Factor Pluggable (SFP+) poorten (1 of 10 Gbps); de Cisco Nexus 3524 maakt slechts 24 poorten mogelijk
● Dubbele redundante warmwisselbare voedingsbronnen
● Vier individuele, overbodige, warmwisselbare ventilatoren
● Eén 1-PPS-tijdpoort, met het RF1.0/2.3 QuickConnect-connectortype*
● Twee 10/100/1000-beheerpoorten
● Eén RS-232-serieconsolepoort
● Eén USB-poort
● LED-locator
● LED-knop voor locatie
Er is ondersteuning beschikbaar voor zowel de uitlaat- als de inlaatluchtstromschema's aan boordzijde.De uitlaatluchtstroom aan de poortzijde is nuttig wanneer de poortzijde van de schakelaar zich op een warm gangpad bevindt en de voedingszijde op een koud gangpadDe luchtstroom aan de poortzijde is nuttig wanneer de voedingszijde van de schakelaar zich op een warm gangpad bevindt en de poortzijde op een koud gangpad.
De kleurrijke handgrepen op elke ventilator of stroomtoevoer geven duidelijk de luchtstroomrichting aan, zoals te zien is op figuur 2 en 3.
Figuur 2.
Cisco Nexus 3548 en 3524 met blauwe handgrepen die de uitlaatluchtstroom aan boordzijde aangeven
Figuur 3.
Cisco Nexus 3548 en 3524 met rode handgrepen die de luchtstroom aan de poortzijde aangeven
Tabel 1 toont de Quick Specs.
| Productcode |
N3K-C3548P-XL |
| Fysiek |
- ●48 vaste SFP+-poorten (1 of 10 Gbps)
- ●Dual redundante warmwisselbare voedingsbronnen
- ●Vier individuele, overbodige, warmwisselbare ventilatoren
- ●Een 1-PPS-tijdpoort, met het RF1.0/2.3 QuickConnect-connectortype
- ●Een 10/100/1000-Mbps-beheerpoort
- ●Een RS-232 serieconsolepoort
- ●Twee USB-poorten
- ●Locator LED
- ●Locator LED-knop
|
| Prestaties |
- ● 960 Gbps schakelcapaciteit
- ●Vervoerssnelheid van 720 mpps
- ●Linierate-verkeersdoorvoer (zowel laag 2 als laag 3) in alle havens
- ●Configureerbare MTU's tot 9216 bytes (jumbo frames)
|
Fysieke afmetingen
(H x W x D) |
1.72 x 17.3 x 18.38 inch (4.36 x 43.9 x 46.7 cm) |
| Gewicht |
17.4 lb (7,9 kg) |
Tabel 2 toont de ondersteunde toebehoren.
| Model |
Beschrijving |
| SFP-10G-SR |
10GBASE-SR SFP+-module (MMF) |
| SFP-10G-LR |
10GBASE-LR SFP+-module (single-mode fiber [SMF]) |
| SFP-10G-ER |
Cisco 10GBASE-ER SFP+ module voor SMF |
| GLC-TE |
1000BASE-T SFP |
| GLC-SX-MM |
GE SFP, LC connector SX transceiver (MMF) |
| GLC-SX-MM D |
1000BASE-SX SFP-transceivermodule, MMF, 850 nm, DOM |
| NXA-FAN-30CFM-F |
N2K/3K Individuele ventilator, luchtstroom naar voren (uitlaat aan de poortzijde) |
| NXA-FAN-30CFM-B |
N2K/3K Individuele ventilator, omgekeerde luchtstroom (inlaat aan de poortzijde) |
| N2200-PAC-400W |
N2K/3K 400W wisselstroomvoorziening, luchtstroom naar voren (uitlaat aan de poortzijde) |
| N2200-PAC-400W-B |
N2K/3K 400W wisselstroomtoevoer, omgekeerde luchtstroom (inlaat aan de poortzijde) |
| N2200-PDC-400W |
N2K/3K 400W gelijkstroomtoevoer, voorste luchtstroom (uitlaat aan de poortzijde) |
| N3K-PDC-350W-B |
N2K/3K 350W gelijkstroomtoevoer, omgekeerde luchtstroom (inlaat aan de poortzijde) |
| N3548-LAN1K9= |
Nexus 3548 Layer 3 LAN Enterprise License (vereist N3K-BAS1K9 licentie) |
| N3548-ALGK9= |
Nexus 3500 Algo Boost Licentie |

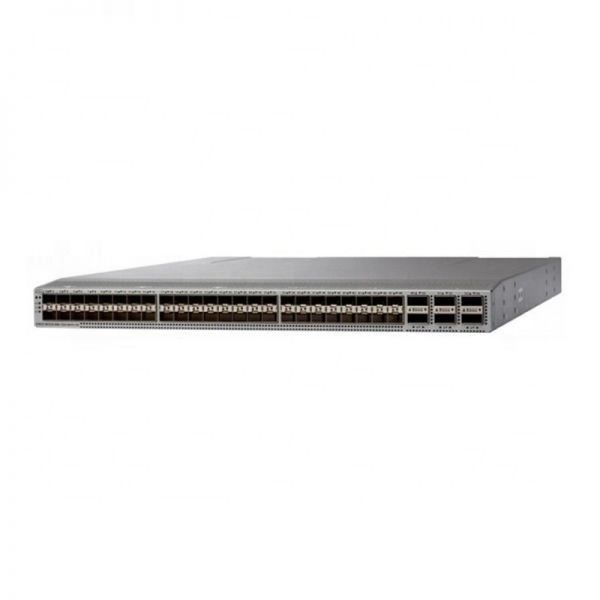

Tabel 3 toont de vergelijking.
| Productcode |
N3K-C3548P-XL |
N3K-C36180YC-R |
| Havens |
48 vaste SFP+-poorten (1 of 10 Gbps) |
48 SFP-poorten; elk ondersteunt native 25, 10 of 1 Gigabit Ethernet-modus
6 QSFP28-poorten; elk ondersteunt native 100 Gigabit Ethernet- en 4 x 25 Gigabit Ethernet-modi
|
Fysieke afmetingen
(H x W x D) |
1.72 x 17.3 x 18.38 inch (4.36 x 43.9 x 46.7 cm) |
1.72 x 17.3 x 26.85 inch (4.4 x 43.9 x 68.2 cm) |
| Gewicht |
17.4 lb (7,9 kg) |
27.1 lb (12,3 kg) |
N3K-C3548P-XL specificatie
N3K-C3548P-XL specificaties
|
| Fysiek |
48 vaste SFP+-poorten (1 of 10 Gbps)
Dual redundant warmwisselbare voedingsmiddelen
Vier individuele overbodige warmverwisselbare ventilatoren
één 1-PPS-tijdpoort, met het type RF1.0/2.3 QuickConnect-connector
Een 10/100/1000-Mbps-beheerpoort
Een RS-232 serieconsolepoort
Twee USB-poorten
Locator LED
Locator LED knop
|
| Prestaties |
960 Gbps schakelcapaciteit
Doorstuur snelheid 720 mpps
Lijnverkeersdoorvoer (zowel laag 2 als laag 3) in alle havens
Configureerbare MTU's tot 9216 bytes (jumbo frames)
|
| Typisch bedrijfsvermogen |
112 W |
| Maximaal vermogen |
213W |
| Typische warmteafvoer |
383 BTU per uur |
| Maximale warmteafvoer |
727 BTU per uur |
| Hardwarespecificaties die voor alle schakelaars gemeenschappelijk zijn |
| Modus |
Normale modus |
Warpmodus |
| Aantal MAC-adressen |
64,000 |
8000 |
| Aantal IPv4 unicastroutes |
24,000 |
4000 |
| Aantal IPv4-hosts |
64,000 |
8000 |
| Aantal IPv4-multicastroutes |
8000 |
8000 |
| Aantal VLANS |
4096 |
| Aantal ACL-gegevens |
4096 |
| Aantal spanning-tree-instanties |
Rapid Spanning Tree Protocol (RSTP): 512
Multiple Spanning Tree (MST) Protocol: 64
|
| Aantal Etherkanalen |
24 |
| Aantal poorten per EtherChannel |
24 |
| Buffergrootte |
6 MB gedeeld tussen 16 poorten; 18 MB in totaal |
| Systeemgeheugen |
16 GB |
| Boot flash geheugen |
16 GB |
| Aantal stroomvoorzieningen |
2 (overbodig) |
| Types voedingsmiddelen |
· AC (vooruit- en omgekeerde luchtstroom)
• gelijkstroom (vooruit- en omgekeerde luchtstroom)
|
| Inlaatspanning |
100 tot 240 VAC |
| Frequentie |
50 tot 60 Hz |
| Energie-efficiëntie |
89 tot 91% bij 220 V |
| Koeling |
Voor- en omgekeerde luchtstroomregelingen
Voorafgaande luchtstroom: uitlaatgas aan de poortzijde (lucht komt binnen via de ventilatorbak en de voedingsbronnen en komt uit via de poorten)
Omgekeerde luchtstroom: inlaat aan de poortzijde (lucht komt binnen via poorten en uitlaat via de ventilatorbak en stroomvoorzieningen)
Vier individuele, warmwisselbare ventilatoren (3+1 overbodig)
|
| Afmetingen (hoogte x breedte x diepte) |
1.72 x 17.3 x 18.38 inch (4.36 x 43.9 x 46.7 cm) |
| Gewicht |
17.4 lb (7,9 kg) |
| Werktemperatuur |
32 tot 104° F (0 tot 40° C) |
| Bergingstemperatuur |
-40 tot 158° F (-40 tot 70° C) |
| Relatieve luchtvochtigheid (operatie) |
· 10 tot 85% niet-condenserend
· Tot 5 dagen bij maximale luchtvochtigheid (85%)
· ASHRAE datacenter omgeving aanbevelen
|
| Relatieve luchtvochtigheid (niet-opererend) |
5 tot 95% niet-condenserend |
| Hoogte |
0 tot 10.000 ft (0 tot 3000 m) |
