起源の場所:
北京,中国
ブランド名:
WS-C3850-48P-L
モデル番号:
WS-C3850-48P-L
시스코 Catalyst 3850-48P-Eスイッチは,次世代スタイラブルエンタープライズレベルスイッチで,IPサービスIOSイメージ付き48つのEthernet POE+ポートと統合されている.

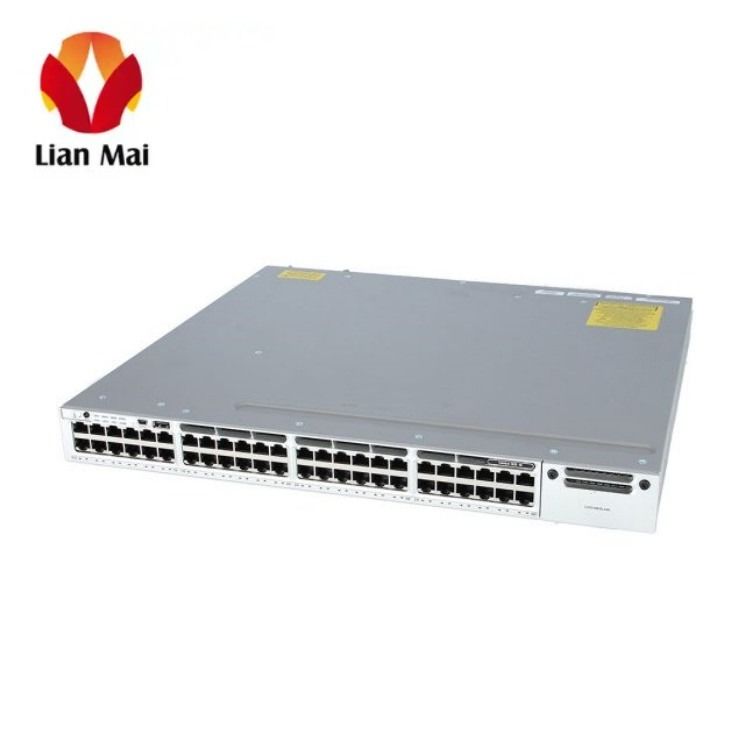

図1では,WS-C3850-48P-E.
テーブル1は,クイックスペックを示しています.
| 製品コード | WS-C3850-48P-E |
| 収納器の種類 | 1 RU |
| 機能セット | IPサービス |
| 利用可能な PoE 電力 | 435W |
| ネットワーク SFP アップリンク モジュールの選択 | |
| 港湾 | 48 x 10/100/1000 (POE+) |
| 積み重ねの最大数 | 9 |
| スタック帯域幅 | 480 Gbps |
| 転送 性能 | 130.95 Mpps |
| 切り替え能力 | 176 Gbps |
| RAM | 4G |
| フラッシュメモリ | 2g |
| スイッチ/スタックごとにAP数 | 100 |
| スイッチ/スタックあたり無線クライアント数 | 2000 |
| サイズ | 44.5cm × 44.5cm × 4.45cm |
| パッケージ重量 | 17.49kg |

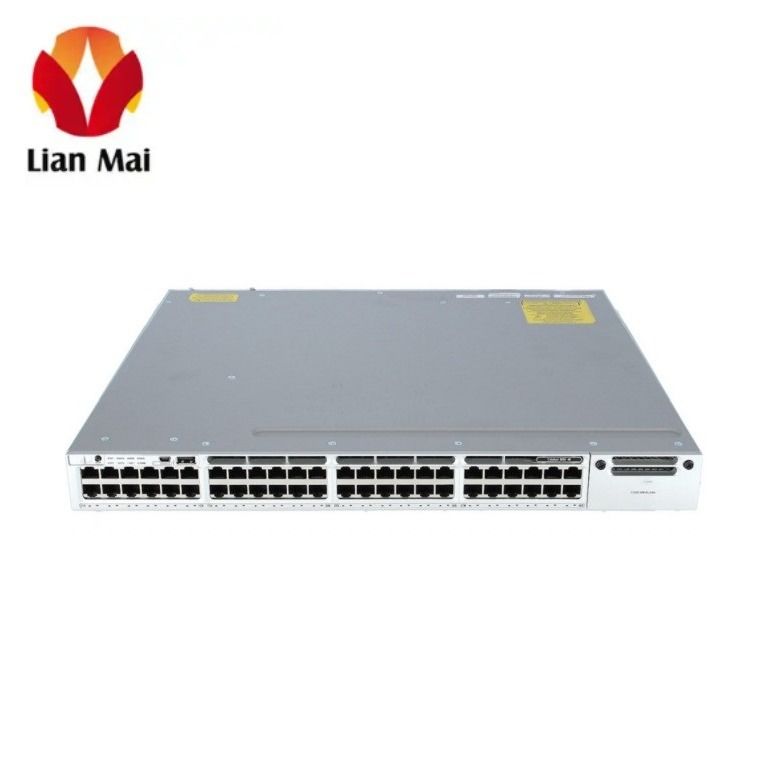

図2では,前面パネルが示されていますWS-C3850-48P-E.
注記:
| ① | モード ボタン | ④ | USB型Aストレージポート |
| ② | ステータスLED | ⑤ | 48 * 10/100/1000 イーサネット ポート |
| ③ | USBミニタイプB (コンソール) ポート | ⑥ | ネットワーク SFP アップリンク モジュール スロット |
ステータスLEDには,STAT (ステータス),DUPLX (デュプレックス),SPEED,STACK,SYST (システム),PoE,ACTV (アクティブ) およびS-PWR (スタックパワー) が含まれます.
? スイッチは,他のデバイスに接続するためのアップリンクポートを提供する 1 つのホットスワップ可能なネットワークモジュールをサポートします.スイッチは,ネットワークモジュールまたは空白モジュールがインストールされている場合にのみ操作する..
図3では,この装置の裏側パネルが示されています.WS-C3850-48P-E.
注記:
| ① | 接地装置 | ⑤ | StackWise ポート コンネクター |
| ② | コンソール (RJ-45コンソールポート) | ⑥ | StackPower コンネクタ |
| ③ | 扇風機モジュール | ⑦ | 電源モジュール |
| ④ | MGMT港 |
図4にはStackWise-480とStackPowerのコネクタが示されています.
StackWise-480 テクノロジーは,시스코 3850 スイッチが 9 人のメンバーをスタッキングし,スタックスループットが 480Gbps まで提供できるようにします.
表2には,このスイッチの推奨モジュール,ライセンス,アクセサリーが示されています.
| モデル | 記述 |
| C3850-NM-4-1G | シスコ 3850 シリーズ 4 x 1GE ネットワーク モジュール |
| C3850-NM-2-10G | シスコ 3850 シリーズ 2 x 10GE ネットワーク モジュール |
| C3850-NM-4-10G | シスコ 3850 シリーズ 4 x 10GE ネットワーク モジュール |
| PWR-C1-715WAC | シスコ 3850 シリーズ 電源 715W AC |
| PWR-C1-715WAC/2 | シスコ 3850 シリーズ 二次電源 715W AC Config 1 二次電源 |
| CAB-SPWR-30CM | カタライザー 3750X と 3850 スタック 電源ケーブル 30CM |
| CAB-SPWR-150CM | カタライザー 3750X と 3850 スタック 電源ケーブル 150 CM |
| STACK-T1-50CM= | 시스코 Catalyst 3850シリーズスイッチ用の 50cm スタックワイズ-480 スタッキングケーブル |
| STACK-T1-1M= | シスコ StackWise-480 シスコ カタリスト 3850 シリーズ スイッチ 1m スタッキングケーブル |
WS-C3850-48P-S とWS-C3850-48P-E.
| モデル | WS-C3850-48P-S | WS-C3850-48P-E |
| 機能セット | IP ベース | IP サービス |
| ネットワーク SFP アップリンク モジュールの選択 | ||
| 港湾 | 48 x 10/100/1000 イーサネット ポート | 48 x 10/100/1000 イーサネット ポート |
| 利用可能な PoE 電力 | 435W | 435W |
WS-C3850-48P-E 仕様 |
|
| モデル情報: | WS-C3850-48P-E |
| 収納物タイプ | ラック式 - 1U |
| 港湾 | 48 x 10/100/1000 (POE+) |
| ネットワーク管理 インターフェース | ● イーサネット 管理 ポート: RJ-45 接続器, 4 ペア Cat-5 UTP ケーブル ● 管理 コンソール ポート: PC の 接続 の ため の RJ-45 から DB9 の ケーブル |
| 利用可能な PoE 電力 | 435W |
| 切り替え能力 | 176Gbps |
| 積み重ねの最大数 | 同じシリーズで同じIOS機能セットのスイッチを最大9個まで |
| スタック帯域幅 | 480Gbps |
| 転送 性能 | 130.95Mpps |
| FNF (Flexible NetFlow) のエントリ | 48流量 |
| 最大 VLAN ID | 4,000 |
| MAC アドレス 表 サイズ | 32K |
| CPU | マルチコアCPU |
| RAM | 4G |
| フラッシュメモリ | 2g |
| 無線 | |
| スイッチ/スタックごとにAP数 | 100 |
| スイッチ/スタックあたり無線クライアント数 | 2000 |
| スイッチ1台あたりWLANの総数 | 64 |
| スイッチ毎の無線帯域幅 | 40Gbpsまで |
| サポートされている Aironet AP シリーズ | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
| 拡張 / 接続性 | |
| コンソールポート | USB (B型),イーサネット (RJ-45) |
| 拡張スロット (s) | 1つのネットワークモジュールスロットと1つの電源冗長スロット |
| ネットワーク モジュールの選択 | ●C3850-NM-4-1G: 4 x 1G アップリンクネットワークモジュール ● C3850-NM-4-10G: 4 x 10G アップリンクネットワークモジュール ●C3850-NM-2-10G: 2 x 10G または 4 x 1G アップリンク ネットワーク モジュール |
| スタッキングケーブル | ●STACK-T1-50CM 0.5m 長さのStackWiseスタッキングケーブル ●STACK-T1-1M StackWiseスタッキングケーブル 長さ1.0m ●STACK-T1-3M StackWise スタッキングケーブル 長さ3.0m |
| スタック電源ケーブル (推奨) | ●長さ30cmのCAB-SPWR-30CMスタック電源ケーブル ●長さ150cmのCAB-SPWR-150CMスタック電源ケーブル |
| 電源 | PWR-C1-715WAC |
| 電源装置 | 電源 - リデンダント - プラグインモジュール |
| パワー冗長性 | 選択可能 |
| 電圧範囲 (Auto) | 100Vから240V |
| スタンドアロンの電力消費量 (ワット) | 135.96 (最大) |
| 各種 | |
| 幅 | 17.5インチ (44.5cm) |
| 深さ | 17.7インチ (44.5cm) |
| 高さ | 1.75インチ (4.45cm) |
| 体重 | 17.4ポンド (7.9kg) |
| ラック設置キット | 選択可能 |
| MTBF 時間 | 241,050 |
| 準拠する基準 |
● IEEE 802.1D スパンディングツリー プロトコル ● IEEE 802.3 10BASE-T |
| システムソフトウェア / ライセンス | |
| システムソフトウェア | IOS IP サービス |
| EnergyWiseライセンス | ENERGY-MGMT,ENERGY-MGT-100-K9 |
| アクセス ポイント ライセンス | ●L-LIC-CT3850-UPG: シスコ 3850 無線コントローラ (電子配信) の主要アップグレードライセンス SKU ●L-LIC-CTIOS-1A: シスコ IOS ソフトウェアベースのワイヤレスコントローラ (e配信) の 1 アクセス ポイント アダダー ライセンス ●LIC-CT3850-UPG: シスコ 3850 無線コントローラ (紙のライセンス) の主要アップグレードライセンス SKU ●LIC-CTIOS-1A: 시스코 IOS ソフトウェアベースのワイヤレスコントローラ (紙のライセンス) の 1 アクセスポイントアドダライセンス |
| 特徴 |
●EEM ●RPSサポート ●IPサービスレベル協定 (SLA) ●高度なIPユニキャストルーティングプロトコル ●ジャンボフレーム ●VLANS ●Voice Vlan ●VTPv2 ●CDPv2 ●LLDP ●802.3ad LACPとPAgP ●PVST/PVST+ ●802.1W/802.1S ●ポート・ファスト/アップリンク・ファスト ●ダイナミック・トランキング・プロトコル (DTP) ●ポート・COS・トラスト・アンド・オーバーライド ●ACL分類 ●入口監視 ●自動QoS ●VLANポリシーごとに ●802.1pキュー ●スケジューリング ●優先度 ● CoS 優先順位キューを設定する ● CoS 優先順位キューを設定する ● キュー重量を設定する ● 設定する バッファーとスローホール ●クラスとポリシーマップ ● CoSとDSCPマッピングを変更する ● 重量化された尾落 ● IGMPv1,v2,v3 ● DHCPサーバー ● DSCP透明性 ● HSRP,VRRP,BLGP ● RIPv1,v2 EIGRP,PIM OSPF,OSPFv3,EIGRPv6,BGPv4,IS-ISv4 ● VRFライト ● PIM-SM/DM,PIM稀密モード,SSM ● 柔軟なネットフロー |
| 高級ネットワークセキュリティ | ●ポートセキュリティ ● DHCP スヌーピング ● ダイナミック ARP 検査 (DAI) ● IP ソース 保護 ● Unicast リバース パス転送 (uRPF) ●SPANで両方向データサポート ●ユーザー認証 ●プライベートVLAN ●ルーターとVLANACL ●完全な身元とセキュリティ ●マルチドメイン認証 ● IGMP フィルタリング ● シスコ セキュリティ VLAN ACL ● セキュアシェル (SSH) プロトコル,カーベロス,シンプルネットワーク管理プロトコル バージョン3 (SNMPv3) ●ポートベースのACLs ● TrustSec SXP ● IEEE 802.1ae ● TACACS+ と RADIUS 認証 ● 시스코 標準と拡張 IP セキュリティ ルータ ACL ● ブリッジ プロトコル データ ユニット (BPDU) 警備 ● ワイヤレス 端から端まで の セキュリティ |
| 経営 |
●BRIDGE-MIB ●시스코-AUTH-FRAMEWORK-MIB システムについて ●시스코-SNMP-TARGET-EXT-MIB ●시스코-STACKMAKER-MIB システムについて |
| 技術サポートとサービス | ● 시스코 SMARTnet サービス ● 시스코 スマート ファンデーション サービス ● 시스코 SP ベース サービス ● 시스코 フォーカス テクニカル サポート サービス |
| 環境範囲 | |
| AC電源で 動作環境と高度 | |
| 動作温度5000フィート (1500m) まで | 23°Fから113°F (-5°Cから+45°C) |
| 動作温度10,000フィート (3000m) まで | 23°Fから104°F (-5°Cから+40°C) |
| 単一の扇風機の故障で海面での短期的例外 | 23°Fから113°F (-5°Cから+45°C) |
| 短期間例外は5000フィート (1500m) まで | 23°Fから122°F (-5°Cから50°C) |
| 短期間例外は10,000フィート (3000m) まで | 23°Fから113°F (-5°Cから45°C) |
| DC電源で 動作環境と高度 (NEBS) | |
| 動作温度 6000 フィート (1800 m) まで | 23°Fから113°F (-5°Cから+45°C) |
| 動作温度10,000フィート (3000m) まで | 23°Fから104°F (-5°Cから+40°C) |
| 動作温度13,000フィート (4000m) まで | 摂氏23度から摂氏95度 (-5度から35度) |
| 短期間例外は6000フィート (1800m) まで | 23°F から 131°F (-5°C から +55°C) |
| 短期間例外は10,000フィート (3000m) まで | 23°F から 122°F (-5°C から +50°C) |
| 短期間例外は13,000フィート (4000m) まで | 23°Fから113°F (-5°Cから+45°C) |
| 単一の扇風機の故障で海面での短期的例外 | 23°Fから113°F (-5°Cから+45°C) |
| 貯蔵環境 | -40°Fから160°F (-40°Cから70°C) |
| 操縦高度 | 13,000 フィート (最大 4000 メートル) まで |
| 貯蔵高度 | 15000 フィート まで (4573 メートル まで) |
| 作業中の相対湿度 | 10%から95%まで |
| 貯蔵の相対湿度 | 10%から95%まで |
SD-Access アーキテクチャ
ITに時間を戻し 妥協なくあらゆるユーザーやデバイスに 数分でネットワークにアクセスできるようにしたら?
シスコソフトウェア定義アクセス (SD-Access) は,시스코のデジタルネットワークアーキテクチャ (시스코 DNA) の原則に基づいて構築された,企業向けに業界初の意図ベースのネットワークソリューションです.SD-Access は自動化されたネットワークを再設計する必要なく,ユーザー,デバイス,アプリケーショントラフィックを分離するための端から端のセグメント.SD-Access はユーザー アクセス ポリシーを自動化して,組織がネットワーク上のあらゆるアプリケーションを持つあらゆるユーザーやデバイスに対して適切なポリシーが確立されていることを確認できますこれは,LANとWLANを網羅する単一のネットワーク構造で達成され,セキュリティを損なうことなく,どこでも一貫したユーザー体験を作成します.
現在,組織はビジネス成果を導くためにネットワークを管理する上で多くの課題に直面しています.これらの制限は手動の構成と断片化されたツール提供によるものです.SD-Accessは以下を提供します:
● 人 の 行動 運用コストを削減し,ビジネスの機敏性を向上させる変革管理ソリューション
● 人 の 行動 ワイヤレス・ワイヤレス・ネットワークの提供と政策の一貫した管理
● 人 の 行動 自動化されたネットワークセグメントとグループベースの方針
● 人 の 行動 課題の迅速な解決と能力計画のための文脈的な洞察
● 人 の 行動 オープンでプログラム可能なインターフェース
SD-Access が対応する主要な用例の概要は,SD アクセス ソリューション 概要.
