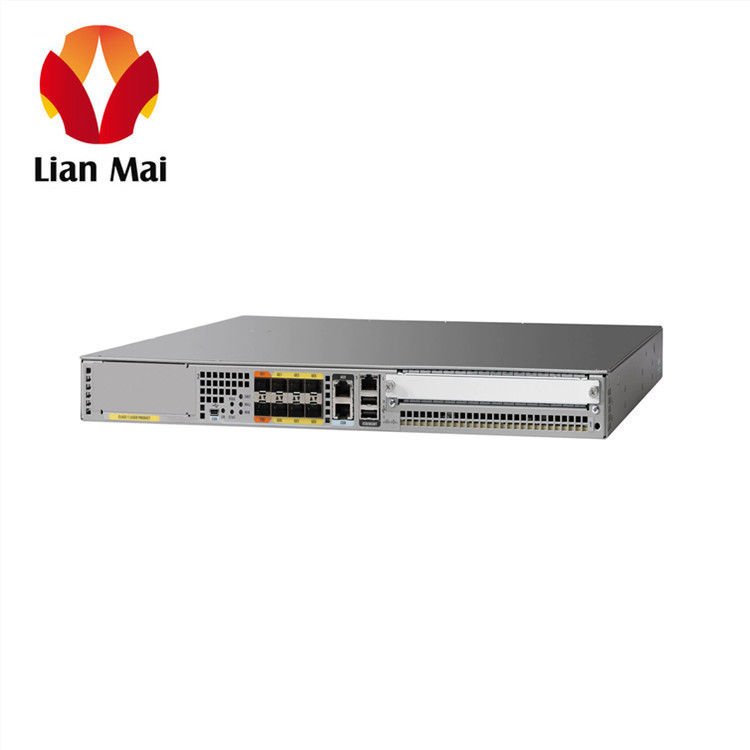

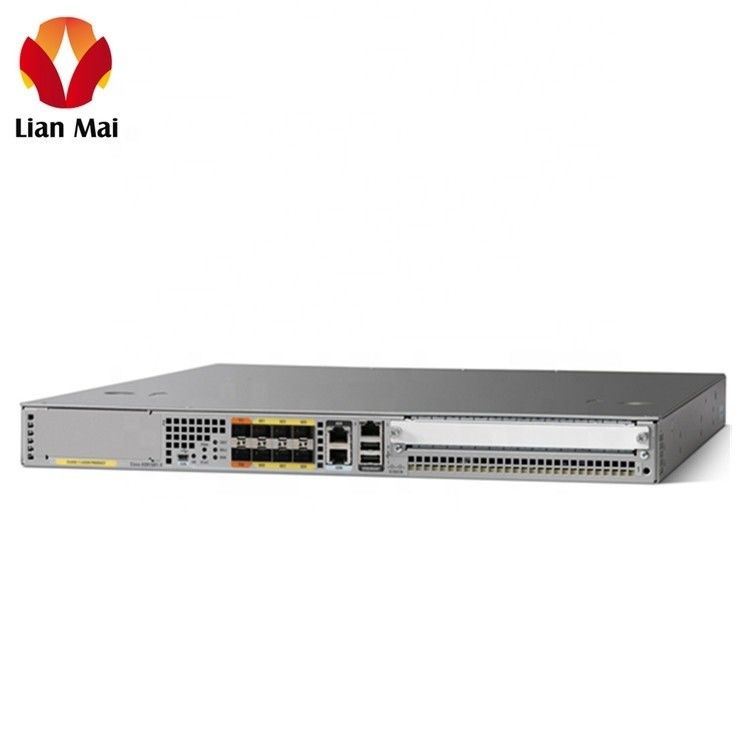

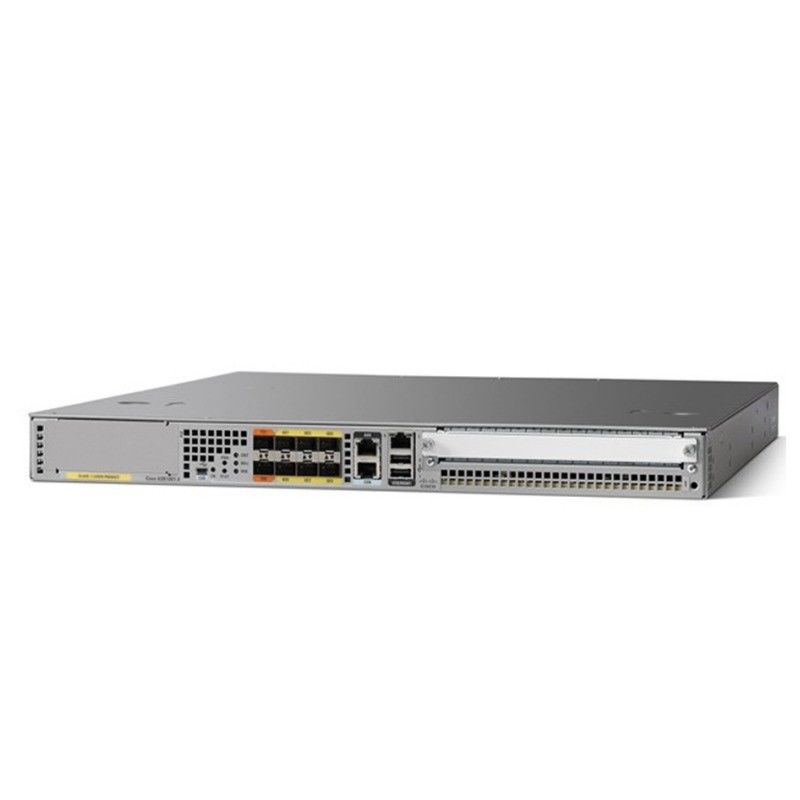

Cisco ASR 1001-X Aggregation Services Router ASR1001-X High Performance WAN Edge Router

ASR1001-X-specificaties

Fysieke specificaties

Opmerking: Diepte geldt voor de afmetingen van het chassis van rand tot rand en omvat niet uitsteeksels zoals kaartgrepen, voedingsgrepen en kabelbeheerbeugels.

Zie de toepasselijke installatiegids voor hardware voor nadere informatie.

Hoogte: 43,43 mm

Breedte: 439,42 mm

Diepte: 461,5 mm

Gewicht:

25 lb (11,35 kg) volledig geladen

Opmerking: de Cisco ASR 1001-X-router heeft de routeprocessor, ESP en SIP geïntegreerd.

Standaard geheugen

8-GB DRAM gedeeld tussen routeprocessor, ESP en SIP

Aantal ondersteunde SIP- of Ethernet-lijnkaarten

Geïntegreerd in het chassis

Gezamenlijke poortadapters

1 SPA-slot met een enkele hoogte

Ethernet-poortadapters

N/A

ASR 1000 serie ESP

Geïntegreerd in het chassis

Routeverwerker

Geïntegreerd in het chassis: ASR 1001-X Series Route Processor met Quad Core Processor

Afschaffing

Software: Ja

Ingebouwde Gigabit Ethernet-poorten

Ja: 6 Gigabit Ethernet Small Form-Factor Pluggable (SFP) poorten

Ingebouwde 10 Gigabit Ethernet-poort

Ja: twee 10 Gigabit Ethernet Small Form-Factor Plus Pluggable (SFP+) poorten

Opmerking:Ingebouwde 10-GB-poorten kunnen niet worden verminderd tot 1-GB-snelheid.

Module voor netwerkinterfaces

- Ja, dat klopt.

ASR 1000-serie

ASR 1001-X

ESP-ondersteuning

ASR 1000 serie 2,5 Gbps ESP (standaard)

Verbeterbaar via een door software geactiveerde functionaliteitslicentie tot 5, 10 of 20 Gbps

ESP-bandbreedte

2.5 tot en met 20 Gbps

ESP-geheugen

Deel hetzelfde besturingsgeheugen op routeprocessor

SIP's en Ethernet-lijnkaarten

Geïntegreerd in het chassis; niet upgradabel

Ingebedde hardware-gebaseerde encryptie

Ja: maximaal 8 Gbps cryptosupport

Minimale IOS XE Software release

IOS XE Software Release 3.12.0

Montage op een rek

Ja, 19 inch.

Wandmontage

- Nee, niet echt.

Extern USB-flashgeheugen

1 GB USB-flashgeheugen

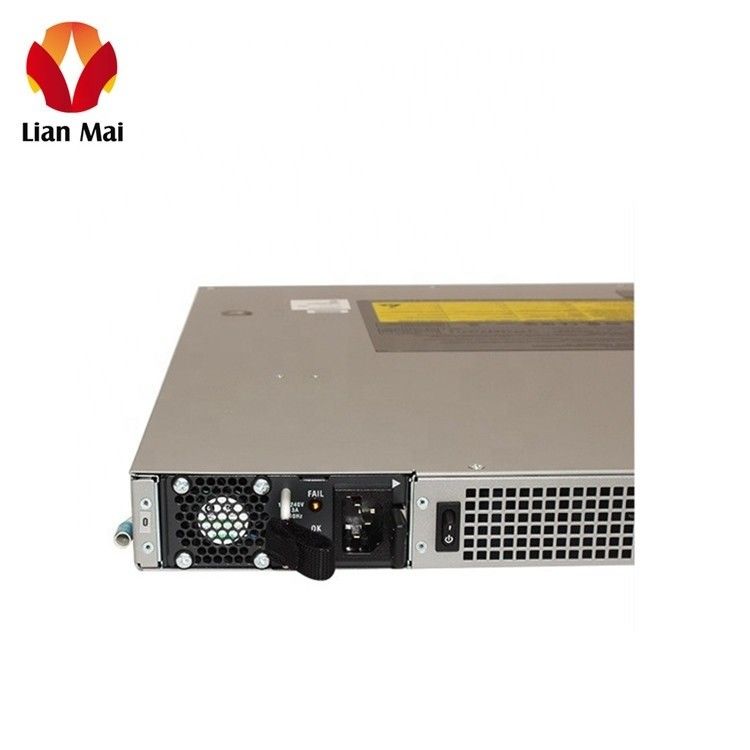

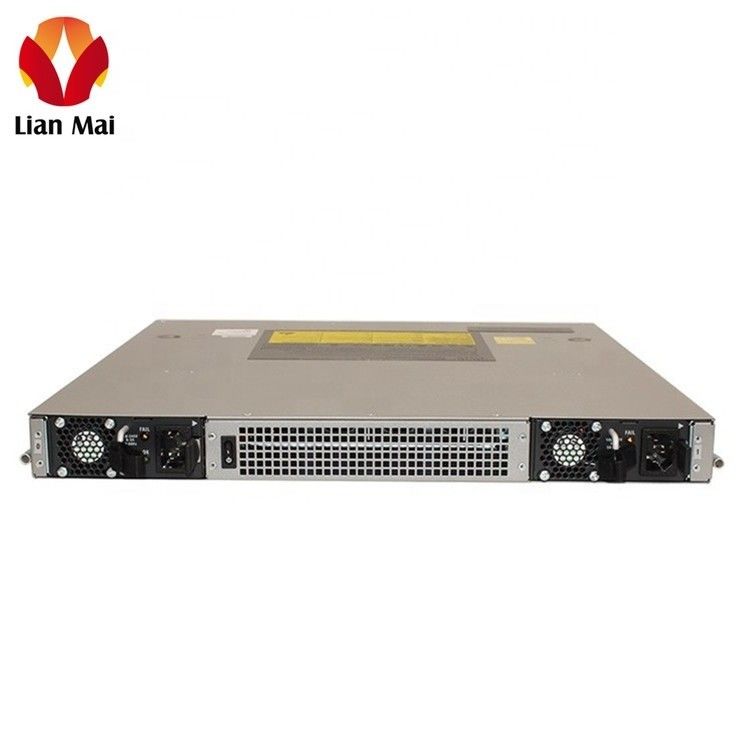

Overbodige voeding

Ja: standaard twee stroomvoorzieningen; alternatieve of gelijkstroomvoorziening

Opmerking: een combinatie van één wisselstroom- en één gelijkstroomvoeding wordt niet ondersteund.

Invoervermogen

Wereldwijd wisselstroominvoerbereik (85 tot 264 VAC)

Wereldwijd bereik DC

(-40 tot -72 V; 48 V nominaal)

Energieverbruik

Maximaal (DC): 242WMaximaal (AC): 250WMaximaal (uit): 250W

Luchtstroom

Van voor naar achteren

Werktemperatuur (nominale)

32 tot 104°F
(0 tot en met 40°C)

Werktemperatuur (kortdurend)

32 tot 122°F
(0 tot en met 50°C)

Bedrijfsvochtigheid (nominale) (relatieve vochtigheid)

10 tot 85%

Bedrijfsvochtigheid (op korte termijn)

5 tot 90%

Bergingstemperatuur

-40 tot 150°F

(-40 tot 70°C)

Bewaarvochtigheid (relatieve vochtigheid)

5 tot 95%

Werkshoogte

- 500 tot 10.000 voet.
(152 tot 3048 meter)

Normen voor het bouwen van netwerkapparatuur (NEBS)

GR-1089 en GR-63 (in uitvoering)

EMC-normen

FCC 47 CFR Deel 15 Klasse A

VCCI klasse A

AS/NSZ klasse A

ICES-003 Klasse A

EN55022/CISPR 22 Informatietechnologieapparatuur

(uitstoot)

EN55024/CISPR 24 Informatietechnologieapparatuur

(Immuniteit)

EN 300 386 Telecommunicatienetwerkapparatuur

(EMC)

EN50082-1/EN61000-6-1 Algemene norm voor immuniteit

Veiligheidsnorm

UL60950-1

CSA C22.2 nr. 60950-1-03

EN 60950-1

IEC 60950-1

AS/NZS 60950.1
